Eine Gestell-Rollformmaschine ist ein Spezialgerät in der metallverarbeitenden Industrie, das hauptsächlich zur Herstellung verschiedener Gestelle und Regale eingesetzt wird.
Struktur der Zahnstangenformmaschine
Abwickelvorrichtung: Hält die Metallspule und führt das Metallband mit kontrollierter Geschwindigkeit und Spannung zu, normalerweise bestehend aus einem Spulenständer und einem Mechanismus zur Spannungseinstellung.
Nivelliergerät: Richtet das abgewickelte Metallband aus, um eine ebene und ebene Oberfläche für die nachfolgende Verarbeitung zu gewährleisten, was für die Genauigkeit des Umformprozesses von entscheidender Bedeutung ist.

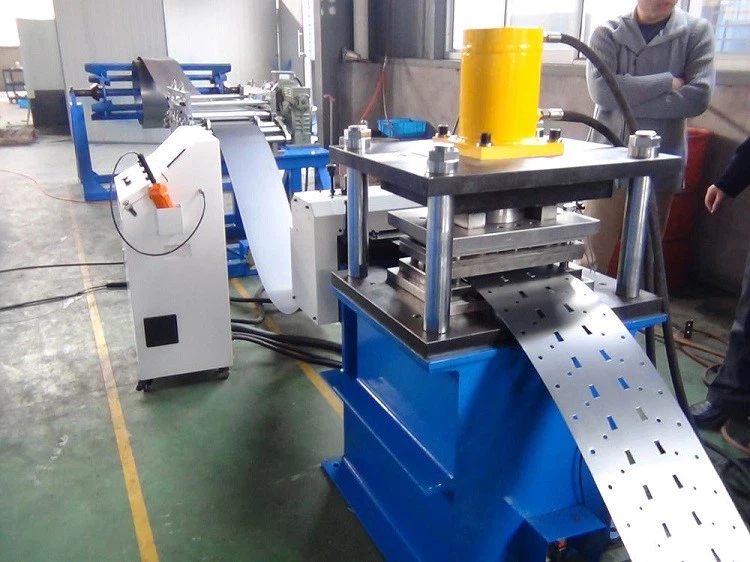

Stanzvorrichtung: Einige Maschinen sind mit einer Stanzvorrichtung ausgestattet, um entsprechend den erforderlichen Rack-Spezifikationen Löcher in den Metallstreifen zu stanzen, beispielsweise zum Installieren von Steckverbindern oder zum Anpassen der Position von Komponenten.

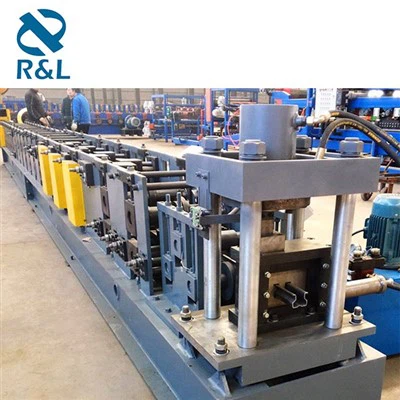

Rollformeinheit: Die Kernkomponente, bestehend aus mehreren Rollensätzen. Jeder Satz formt den Metallstreifen durch eine Reihe von Biege- und Pressvorgängen nach und nach in das gewünschte Zahnstangenprofil. Die Walzen bestehen typischerweise aus hochfestem legiertem Stahl für hohe Härte und Verschleißfestigkeit.
Schneidvorrichtung: Sie befindet sich am Ende der Produktionslinie und schneidet das kontinuierlich geformte Gestell in die erforderlichen Längen. Dabei kann es sich um eine mechanische Schere, eine hydraulische Schere oder eine fliegende Säge handeln.
Steuerungssystem: In der Regel basierend auf einer speicherprogrammierbaren Steuerung (SPS) und einer Mensch-Maschine-Schnittstelle mit Touchscreen, die eine präzise Steuerung und Überwachung des gesamten Produktionsprozesses ermöglicht. Der Bediener kann Parameter wie Produktionsgeschwindigkeit, Formmaße und Schnittlängen einstellen und verfügt außerdem über Funktionen wie Fehlerdiagnose und Alarm.
Funktionsprinzip
Der Metallbund auf der Abwickelvorrichtung wird der Richtvorrichtung zugeführt, um das Metallband auszurichten. Anschließend durchläuft es bei Bedarf die Stanzvorrichtung zum Lochen. Anschließend gelangt das Metallband in die Rollformeinheit, wo jeder Rollensatz spezifische Formkräfte ausübt. Durch kontinuierliches Biegen und Verformen wird das Metallband nach und nach in die Form eines Gestells gebracht. Sobald das Gestell die vorgegebene Länge erreicht hat, schneidet die Schneidevorrichtung es ab, um das fertige Gestellprodukt zu erhalten.
Arten von Gestell-Rollformmaschinen
Palettenregal-Rollformmaschine: Spezialisiert auf die Herstellung von Palettenregalen, die in Lagerhäusern und Logistikzentren häufig zum Lagern und Stapeln von Paletten eingesetzt werden.
Regalrollenformmaschine: Wird zur Herstellung verschiedener Arten von Regalen verwendet, z. B. Supermarktregale und Lagerregale. Je nach Kundenwunsch können Regale mit unterschiedlichen Spezifikationen und Strukturen hergestellt werden.
Hochleistungsregal-Rollformmaschine: Entwickelt für die Herstellung von Hochleistungsregalen, die große Lasten tragen können. Es besteht in der Regel aus dickeren Materialien und verfügt über eine robustere Struktur, um die Stabilität und Sicherheit der Racks zu gewährleisten.
Anwendungen
Lagerhaltung und Logistik: In Lagerhäusern und Logistikzentren werden Regalrollformmaschinen zur Herstellung verschiedener Regale zur Lagerung von Waren eingesetzt, um die Raumausnutzung zu verbessern und die Warenverwaltung zu erleichtern.
Supermärkte und Einzelhandelsgeschäfte: Sie werden zur Herstellung von Supermarktregalen und Präsentationsregalen verwendet und bieten eine Vielzahl von Präsentations- und Aufbewahrungslösungen für Waren in Supermärkten und Einzelhandelsgeschäften.
Industrielle Fertigung: In industriellen Fertigungsanlagen werden diese Maschinen zur Herstellung von Gestellen zur Lagerung von Werkzeugen, Werkstücken und Ersatzteilen eingesetzt und tragen so zur Organisation der Werkstatt und zur Verbesserung der Produktionseffizienz bei.
